樹脂乾燥革命プラスチックの
品質は、
まだ上げられる。
プラスチックの品質を極限まで上げる
樹脂乾燥機のニュースタンダード・
Rapidz！（ラピッズ）。
「材料の困りごとを乾燥で迅速に解決する」をミッションに掲げ、
樹脂成形の常識を覆す乾燥機を
世に送り出しています。
成形不良の改善に。乾燥時間の短縮に。
電気代の削減に。
Rapidz!が、樹脂乾燥のすべての悩みに寄り
添い、
お客様の課題解決にコミットします。
PRODUCTS
製品情報
-

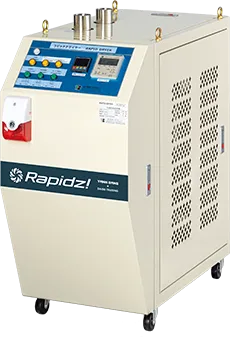

ラピッドドライヤー
乾燥風に「圧力」を加える
“日本初” の加圧式樹脂乾燥機。
主な対応樹脂：
PC, PA, PMMA, ABS, PBT機械タイプ
RDシリーズ（ユニットタイプ）
ヤンバン製ホッパードライヤーをご使用中の方向け
DGシリーズ（一体式タイプ）
新たに樹脂乾燥機導入をご検討中の方向け
もしくは他社製除湿乾燥機をご使用中の方向け -
攪拌スクリュー付きドライヤー
独自の羽型スクリューにより、
流体力学に基づいた
効率的な攪拌を実現。
主な対応樹脂：
PET, エラストマー, PLA機械タイプ
CHDシリーズ
PETの結晶化やペレット製造等に使用する樹脂乾燥機をご検討中の方向け
-
除湿空気発生装置
吸着材のセルフ交換可能で、
メンテナンスコストを
抑えられます。
主な対応樹脂：
PET, バイオマス, PLA機械タイプ
DHMLシリーズ
攪拌スクリュー付きドライヤーをご検討中の方向け
DHMWシリーズ（ラピッド機構付き）
DHMLより更に高性能機種をお求めの方向け
主な対応樹脂
PC,PA,PMMA,
ABS,PBT

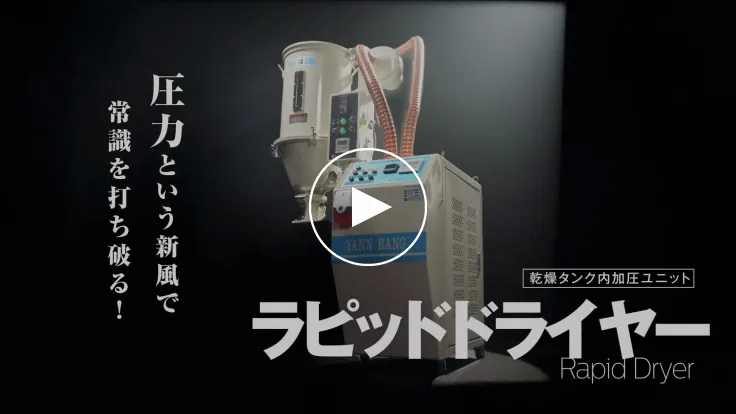

乾燥タンク内加圧ユニット [RD/DGシリーズ]ラピッドドライヤー
日本初の倍速乾燥｡
今までの樹脂乾燥の方法は、主に「熱風」「除湿」「真空」のいずれかでした。ラピッドドライヤーは乾燥風に「圧力」を加える“ 日本初” の加圧式樹脂乾燥機です。
仕様一覧を見る国内
特許ドイツ
特許台湾
特許
圧力で熱浸透速度を高める
「ラピッド機構」
特許取得の「ラピッド機構」により、熱浸透度の高い加圧した空気をホッパー内へ送り込み、短時間での乾燥を実現。排気熱を回収しながらも、ペレットから発生したガスや水分は全量外気放出し、成形不良の原因を低減します。また、熱を再利用すること、コンプレッサーエアや再生ヒーターを必要としないことから、消費電力を大幅に抑えます。
SOLUTION
ソリューション
-
Solution01
外観不良改善
-
Solution02
乾燥時間短縮
-
Solution03
省エネ効果
Solution01 外観不良改善
ガスの循環をなくし、成形不良率50%→0%
従来の除湿乾燥機はペレットから発生したガスが乾燥機内を循環し、成形不良の要因となっていました。ラピッドドライヤーは外部から取り込んだ空気に圧力をかけ、ホッパー内を循環させたのち、ガスも一緒に外部へ排出。成形不良率50％をほぼ0％にするなど、今まで解決できなかった成形業界の悩みを解消しました。※
※樹脂や乾燥条件により異なります。
CaseStudy 導入事例
押出成形の指紋のような
筋跡を解消
電灯LEDカバーの押出成形をされている、あけぼの化成株式会社様。元々除湿乾燥機を使用されており、成形品の表面に発生する筋を解決できず、長年悩みの種でした。ラピッドドライヤーに変更後、写真のような筋が一切発生しなくなり、外観不良を一気に解決することができました。
他にも多数の改善実績あり
お問い合わせする- PMMA/ASAの塗装レスピアノブラック外観改善
- PAで発生していた白いモヤ解消
- PBTでショートの発生を低減
その他自動車部品、家電部品で意図しないフローマークやウエルドラインの解消など、様々な改善事例が多数あります。
Solution02 乾燥時間短縮
従来の除湿乾燥機より、乾燥時間最大50％短縮
独自のラピッド機構により、静圧を高めた状態で乾燥風を流動。より熱が伝わりやすい状態になるため、従来の除湿乾燥機の乾燥時間より最大50％まで半減できます。
ラピッドドライヤーと除湿乾燥機 含水率比較
テスト概要
- 材料
- PA9T
- 対象設備
- ラピッドドライヤー
（＋ホッパードライヤー） - 比較設備
- 国産他社除湿乾燥機
（コンプレッサーエアタイプ） - 仕込量
- 50kgサイズ
ラピッドドライヤーと熱風乾燥機 含水率比較
テスト概要
- 材料
- PC
- 対象設備
- ラピッドドライヤー
（＋ホッパードライヤー） - 比較設備
- ホッパードライヤー単独
- 仕込量
- 100kgサイズ
Solution03 省エネ効果
従来の除湿乾燥機より、電気代最大65％削減
独自のラピッド機構により、従来の除湿乾燥機で必要とされる大量のコンプレッサーエア供給、もしくはハニカムの再生加熱が不要。大きな電力を必要としないため、電気代を大幅に節約することができます。
ラピッドドライヤーと除湿乾燥機 電気代の比較※
電気代の 大幅な節約が 可能
※ヤンバン社製 DHMLとの比較結果です。
主な対応樹脂
PET,PLA
エラストマー

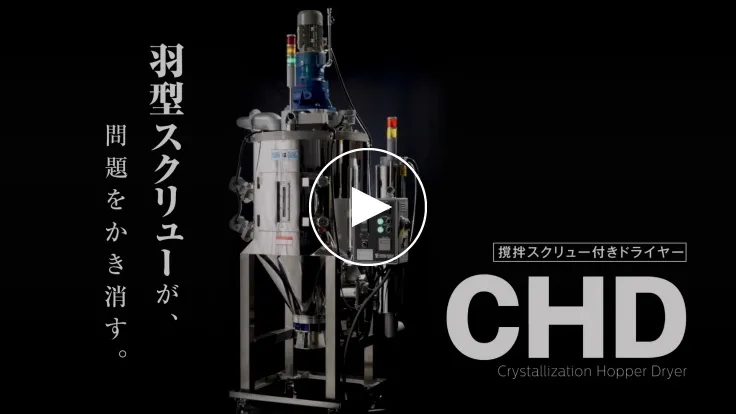

[CHDシリーズ]攪拌スクリュー
付きドライヤー
羽回転で1粒ずつ乾燥｡
従来の丸棒型スクリューでは風の通り道が確保できず、密着しやすい素材だと乾燥ムラが起きることがありました。攪拌スクリュー付きドライヤーは独自の羽型スクリューにより、流体力学に基づいた効率的な攪拌を実現します。
仕様一覧を見る
飛行機の主翼のような
形状の「スクリュー」
-
従来機 ［丸棒型］
-
CHD ［羽型］
飛行機の主翼のようなスクリューをゆっくり回転させることで熱風を均一に通過させ、乾燥効果をアップ。材料を一粒ずつ細かく揺すり、塊の発生やブリッジを防止します。連続投入による乾燥も初めて実現。乾燥待ちがなくなり、作業時間を圧倒的に短縮できます。
4つの解決事例
-
熱可塑性エラストマー （TPO/TPU）
熱を持つと柔らかくなる素材の潰れやくっつきを、羽の上下で生まれる圧力差で防止します。
-
リサイクル工程の薄いフレーク
重なって風の通り道を塞ぎやすい素材もしっかりと揺り動かします。排出づまりも抑制します。
-
バイオマスプラスチック
加熱すると粘着性を持ち、くっつきやすい自然由来のバイオマスプラスチックもしっかり攪拌します。
-
PET結晶化
本製品はもともとPET結晶化と乾燥を同時に行う目的で開発した機械。絶対的な効果を体感いただけます。
主な対応樹脂
PET,PLA
バイオマス

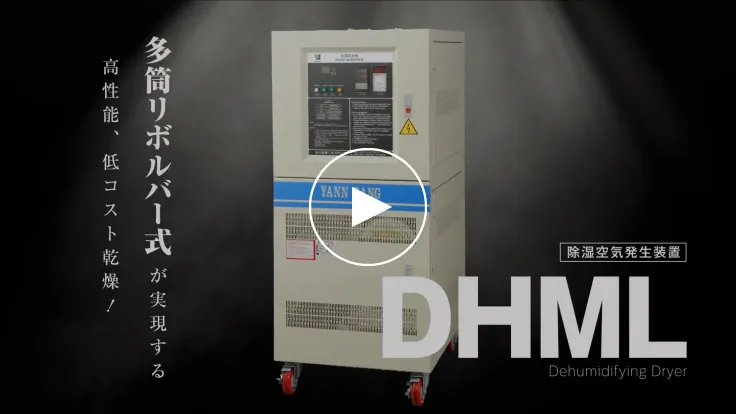

[DHML/DHMWシリーズ]除湿空気発生装置
低コストで
吸着材交換｡
多筒リボルバー方式を採用し、露点-40℃を越える除湿空気を生成。ハニカムローターと同クラスの乾燥性能を確保しつつ、お客様ご自身で吸着材の交換ができるため、メンテナンスコストを抑えられます。
仕様一覧を見る
お客様ご自身で乾燥力を
回復可能な「セルフ交換式」
一般的な除湿乾燥機は、ハニカムローターを通り抜ける揮発性油分や添加物由来の気体・ガスなどがゼオライトの表面を汚損し、水分の吸着能力を落とすことがあります。また、ハニカムローターの部品交換には高額な費用も。本製品はお客様ご自身で排出口から劣化した吸着剤（モレキュラーシーブ）を取り除き、上部から新品を投入することが可能です。
メンテナンスフローの比較
-
DHML/DHMWシリーズ
●メンテナンスコストが低い。
●ユーザー自身で交換が可能。
●定期交換が容易。
-
既存ハニカムローター
●メンテナンスコストが高い。
●SE訪問までのダウンタイム。
●部品取り寄せのダウンタイム。
●定期交換しづらい。
LINE UP
仕様一覧
ラピッドドライヤー
RDシリーズユニットタイプ
スクロールできます
| 型式 | RD-50 | RD-100 | RD-200 | RD-400 |
|---|---|---|---|---|
| ヒーター電力（kW） | 3.9 | 4.5 | 6 | 11 |
| ブロワー電力（kW） | 0.1 | 0.2 | 0.3 | 0.7 |
| ブロワーサイズ | 3” | 4” | 5” | 6” |
| 風量（m3/min） 50Hz | 3.1 | 6.6 | 12 | 21 |
| 風量（m3/min） 60Hz | 3.71 | 7.6 | 13.6 | 25 |
| 本体質量（kg） | 65 | 95 | 135 | 195 |
| 外形寸法（mm）W×D×H | 390×870×860 | 420×930×1050 | 480×1010×1300 | 520×1200×1260 |
| 対応熱風乾燥機 | 50kg | 100kg | 200kg | 400kg,560kg |
| 参考適応成形機 | ～100t | 〜300t | 〜600t | 〜1000t |
DGシリーズ一体式タイプ
スクロールできます
| 型式 | HDG-50/DHDG-50/ DHDG-50S |
HDG-100/DHDG-100/ DHDG-100S |
HDG-200/DHDG-200/ DHDG-200S |
|---|---|---|---|
| 容量（L） | 74 | 147 | 294 |
| ヒーター電力（kW） | 3.9 | 6.3 / 7.0 | 11 |
| ブロワー電力（kW） | 100 | 200 | 300 |
| 本体質量（kg） | 56 / 66 / 66 | 80 / 97 / 97 | 127 / 150 / 150 |
| 参考適応成形機 | ～100t | 〜300t | 〜600t |
※外形寸法は機種、架台の有無によって異なります。別途お問い合わせください。
攪拌スクリュー付きドライヤー
CHDシリーズ
スクロールできます
| 型式 | CHD-50 | CHD-100 | CHD-200 | CHD-560 | CHD-800 |
|---|---|---|---|---|---|
| 容量（L） | 66 | 139 | 296 | 770 | 1040 |
| 攪拌モーター電力（kW） | 0.75 | 1.5 | 1.5 | 3 | 3.7 |
| ヒーター電力（kW） | 4.5 | 12 | 16 | 25 | 33 |
| 本体質量（kg） | 130 | 260 | 290 | 450 | 650 |
| 外形寸法（mm）W×D×H | 990×770 ×1780 |
1150×1000 ×2300 |
1190×1100 ×2580 |
1550×1130 ×3420 |
1390×1290 ×3800 |
除湿空気発生装置
DHMLシリーズエントリータイプ
スクロールできます
| 型式 | DHML-1 | DHML-2 | DHML-5 | DHML-7.5 | DHML-10 | DHML-15 | DHML-20 |
|---|---|---|---|---|---|---|---|
| 除湿空気発生能力（m3/hr） 50Hz |
80 | 220 | 330 | 600 | 660 | 1140 | 1140 |
| 除湿空気発生能力（m3/hr） 60Hz |
100 | 260 | 390 | 660 | 720 | 1440 | 1440 |
| ヒーター電力（kW） | 4.5 | 7.8 | 9.5 | 9.5 | 9.5 | 16 | 16 |
| 循環ブロワー電力（kW） | 0.75 | 1.75 | 3.75 | 5.5 | 7.5 | 11.25 | 15 |
| 吸着体再生ブロワー電力 （kW） |
0.18 | 3.75 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 |
| 総電気容量（kW） | 5.7 | 9.7 | 13.7 | 15.5 | 20.3 | 27 | 30.8 |
| 除湿空気発生口サイズ （inch） |
2 | 2.5 | 3.5 | 4.5 | 6 | 6 | 8 |
| 必要冷却⽔量（L/min） | 20 | 25 | 32 | 32 | 40 | 40 | 50 |
| 本体質量（kg） | 230 | 420 | 640 | 720 | 820 | 980 | 1180 |
| 外形寸法（mm）W×D×H | 860×600 ×1680 |
1060×870 ×1980 |
1450×1250 ×2270 |
1450×1260 ×2350 |
1800×1750 ×2680 |
1800×1750 ×2680 |
1800×1750 ×2680 |
| 適合ホッパードライヤー 形式 |
DHD-100 | DHD-200 | DHD-560 | DHD-800 | DHD-1000 | DHD-1500 | DHD-2000 |
| 適合ホッパードライヤー 容量（L） |
147 | 294 | 824 | 1177 | 1471 | 2206 | 2941 |
※吸着体を30分ごとに位置移動を⾏うために、エアシリンダー動作⽤にコンプレッサーエアが必要です。
DHMWシリーズラピッド機構付きタイプ
スクロールできます
| 型式 | DHMW-2 | DHMW-3 |
|---|---|---|
| 除湿空気発生能力（m3/hr） 50Hz |
220 | 330 |
| 除湿空気発生能力（m3/hr） 60Hz |
260 | 390 |
| 乾燥用ブロワー電力（kW） | 1.75 | 2.2 |
| 吸着体再生ブロワー電力 （kW） |
0.18 | 0.18 |
| 再生ブロワー（RW用） 電力（kW） |
0.3 | 0.7 |
| 再生ヒーター電力（kW） | 7.8 | 7.8 |
| ヒーター（RD用） 電力（kW） |
6 | 11 |
| 総電気容量（kW） | 16.03 | 21.88 |
| 除湿空気発生口サイズ （inch） |
2.5 | 3 |
| 必要冷却⽔量（L/min） | 25 | 25 |
| 本体質量（kg） | 500 | 550 |
| 外形寸法（mm）W×D×H | 980×870×2500 | 980×870×2500 |
| 適合ホッパードライヤー 形式 |
DHD-200 | DHD-400 |
※吸着体を30分ごとに位置移動を⾏うために、エアシリンダー動作⽤にコンプレッサーエアが必要です。
※その他サイズも承ります。別途ご相談ください。
